1.概述

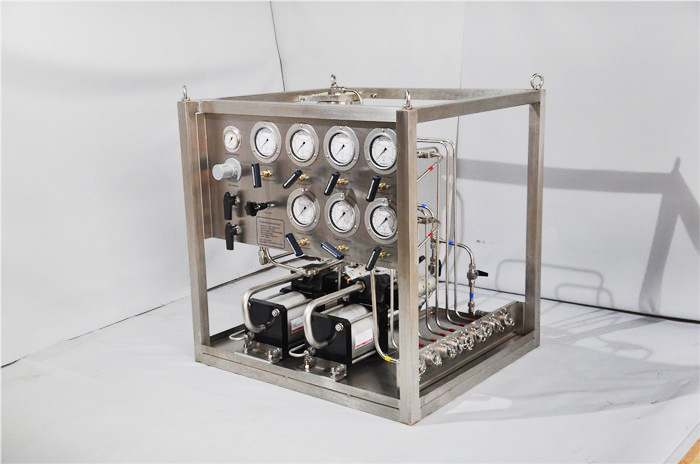

  氣驅液化學試劑注入設備，結構為小型撬體結構，采用德國原裝進口大排量氣驅液化學試劑泵作為主要增壓原件，具有壓力高，流量大，故障率低的特點，設備可根據客戶需求加裝流量調節閥和流量校驗柱，可對流量進行較高進度的調節。設備主要材質為316不銹鋼，能夠有效的防止化學介質的腐蝕和適應海洋等各種惡劣的環境。

  2.特點

  ? 采用低壓壓縮空氣作為增壓動力源，使用方便、安全,無防爆要求;

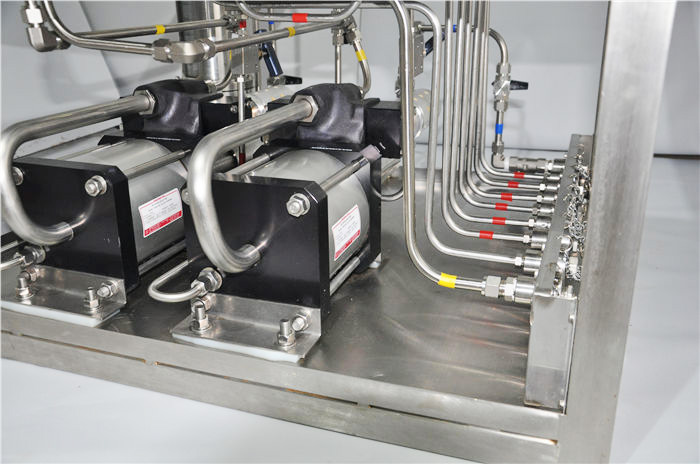

  ? 設備選用雙泵并聯形式，采用一用一備形式，能夠有效防止在現場使用過程中因泵故障引起停工，導致工期延后;

  ? 設備具備壓力自鎖功能，即調定驅動空氣壓力條件下，輸出壓力恒定，不過沖;

  ? 設備提供雙刻度防震壓力表顯示;

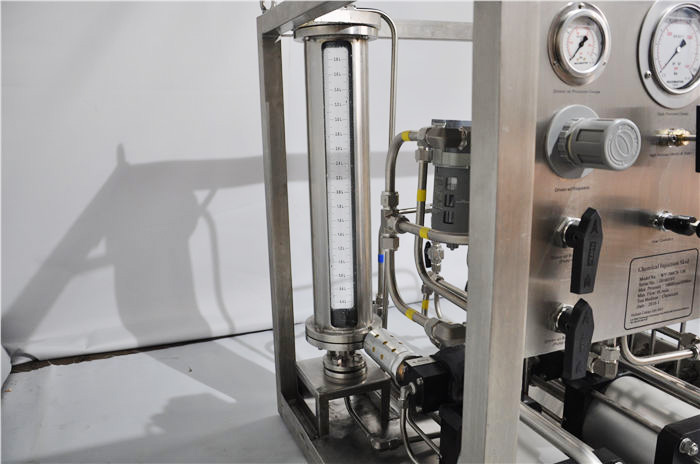

  ? 設備配備玻璃校驗柱，和高精度流量調節閥，滿足流量要求較高的化學注入，流量主體材質采用玻璃和316s，能夠滿足防腐要求;

  ? 設備所有元器件、管路及閥門均采用316s或316L材質，能夠有效的進行防腐;

  ? 設備采用面板集中控制、觀察的形式，便于操作。

  3.參數

  1)測試介質：化學介質;

  2)設備最高輸出壓力：10000psi;

  3)設備最大流量：8L/min

  4)流量調節范圍：0～8L/min

  5)驅動空氣最高使用壓力：8 bar

  6)設備接口：

  ? 驅動空氣入口：1/2″ NPT(F);

  ? 高壓出口：3/8″NPT(F)

  ? 高壓出口數量：6個

  ? 介質入口：1/2″NPT(F)

  ? 高壓卸荷口：3/8″NPT(F)

  7)外形尺寸：900L×800W×890H(不含吊耳)

  8) 閥門額定使用壓力：15000PSI
